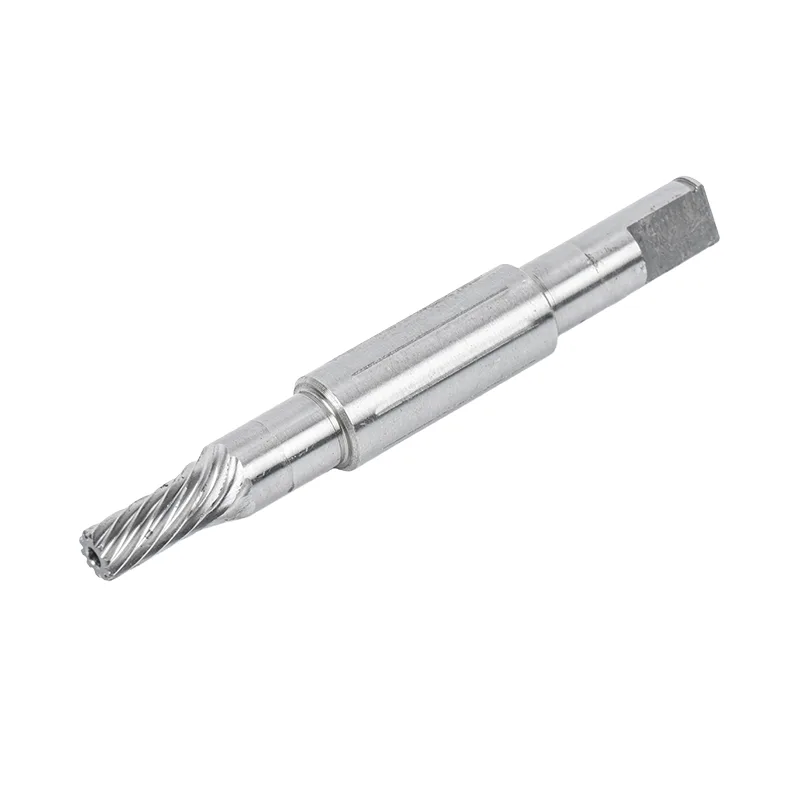

Oikean valintaHydraulikäyttöinen moottorin akselion kriittinen suunnittelupäätös, joka vaikuttaa suoraan hydraulijärjestelmäsi suorituskykyyn, kestävyyteen ja luotettavuuteen. Määritteletpä sitten akselia liikkuvaan hydrauliikkasovellukseen, teollisuusvoimayksikköön tai erikoislaitteeseen, valintaprosessi edellyttää useiden teknisten parametrien perusteellista arviointia. Tämä opas tutkii viittä olennaista tekijää, jotka insinöörien ja hankinta-ammattilaisten on arvioitava ostaessaan räätälöityä hydraulikäyttöistä moottoriakselia. Materiaalikoostumuksesta ja lämpökäsittelystä geometriseen tarkkuuteen ja pinnan viimeistelyyn jokainen tekijä on tärkeässä roolissa sen varmistamisessa, että akseli täyttää sovelluksesi vaativat käyttövaatimukset. Kun ymmärrät nämä kriittiset näkökohdat, voit tehdä tietoisen päätöksen, joka optimoi järjestelmän suorituskyvyn ja pidentää hydraulimoottorisi käyttöikää.
1. Materiaalin valinta ja metallurgiset ominaisuudet
Kaiken korkean suorituskyvyn perustaHydraulikäyttöinen moottorin akselipiilee sen materiaalikoostumuksessa. Akselin on kestettävä syklistä kuormitusta, vääntöjännitystä ja mahdollisesti syövyttäviä ympäristöjä säilyttäen samalla mittojen vakaus tuhansien käyttötuntien ajan. Yleisiä materiaaleja ovat keskihiiliteräkset, kuten AISI 1045 yleisiin sovelluksiin, ja seosteräkset, kuten AISI 4140 tai 42CrMo, korkeampiin lujuusvaatimuksiin. Erityistä korroosionkestävyyttä vaativiin sovelluksiin ruostumattomat teräslaadut, kuten 17-4PH, tarjoavat erinomaisen lujuuden ja kestävyyden tasapainon.
Materiaalin valintaprosessissa on otettava huomioon hydraulijärjestelmän erityiset käyttöolosuhteet. Tekijät, kuten käyttöpaine, pyörimisnopeus, lämpötila-alue ja altistuminen hydraulinesteille, vaikuttavat kaikki optimaaliseen materiaalivalintaan. Akseli, joka toimii hyvin hitaalla ja suurella vääntömomentilla, voi epäonnistua ennenaikaisesti nopeassa jatkuvassa käytössä. Lisäksi materiaalin reagointi lämpökäsittelyyn ja sen työstettävyys ovat tärkeitä näkökohtia, jotka vaikuttavat sekä suorituskykyyn että valmistettavuuteen.
Engineering Insight:Akselimateriaalin myötöraja ja väsymiskestävyys korreloivat suoraan moottorin kykyyn tuottaa tasaista vääntömomenttia. Sopivien mekaanisten ominaisuuksien omaavan materiaalin valinta varmistaa, että akseli kestää huippukuormituksia ilman plastista muodonmuutosta tai ennenaikaista vikaa. Kehittynyt materiaalitestaus, mukaan lukien iskun ja kovuuden tarkastus, on vakiokäytäntö johtavissa tuotantolaitoksissa.
2. Geometrinen tarkkuus ja mittatoleranssit
Geometrian tarkkuus ei ole kiistanalainen, kun kyseessä on hydraulikäyttöinen moottorin akseli. Akselin on liityttävä saumattomasti laakerien, tiivisteiden ja kytkinosien kanssa, mikä vaatii tiukat mittatoleranssit. Tärkeimmät geometriset parametrit ovat akselin halkaisija, samankeskisyys, pyöreys ja suoruus. Pienetkin poikkeamat määritetyistä toleransseista voivat johtaa tärinään, ennenaikaiseen laakerien kulumiseen, tiivisteiden vuotamiseen ja järjestelmän yleisen tehokkuuden heikkenemiseen.
Nykyaikaiset valmistusprosessit, kuten CNC-sorvaus, hionta ja hionta mahdollistavat akselien valmistuksen mikronitason tarkkuudella. Mahdollisia toimittajia arvioitaessa on olennaista arvioida heidän kykynsä ylläpitää tiukkoja toleransseja johdonmukaisesti tuotantoajoissa. Akselin geometrian tulee myös ottaa huomioon kaikki voimansiirtoreitissä olevat urat, kiilaurat tai kierteet. Kiilaprofiilit, olivatpa ne sitten suorakaiteen muotoisia tai evoluuttisia, vaativat erityistä huomiota, jotta varmistetaan oikea kuorman jakautuminen ja vääntömomentin välitys.
Kriittiset ulottuvuustarkastukset
- Halkaisijan toleranssi: Tyypillisesti pidetään ±0,01 mm:ssä laakerien asentamista varten
- Samankeskisyys: Varmistaa pyörimisen tasapainon ja minimoi tärinän
- Suoruus: Estää takertumisen ja epätasaisen kuorman jakautumisen
- Spline-profiilin tarkkuus: Välttämätön oikealle vääntömomentin siirrolle
- Kiilauran mitat: Kytkimen on vastattava tarkasti kytkimen tietoja
3. Pintakäsittelyn ja pinnoitteen tekniset tiedot
Hydraulikäyttöisen moottorin akselin pintakäsittely vaikuttaa merkittävästi sen suorituskykyyn ja pitkäikäisyyteen. Sileä pintakäsittely vähentää kitkaa laakereiden rajapinnoissa, minimoi tiivisteiden kulumista ja tarjoaa paremman korroosionkestävyyden ja väsymishalkeaman alkamisen. Pinnan karheus määritellään tyypillisesti Ra-arvoina (keskimääräinen karheus), ja kriittiset laakeritapit vaativat usein 0,4 µm Ra:n tai paremman viimeistelyn.
Perusviimeistelyvaatimusten lisäksi erikoispinnoitteet voivat parantaa akselin suorituskykyä vaativissa ympäristöissä. Nikkelipinnoitus tarjoaa erinomaisen korroosionkestävyyden ja kovuuden, kun taas erikoispinnoitteet, kuten nikkeli-alumiinikerrokset, voivat parantaa kulutuskestävyyttä ja vähentää kitkaa. Pinnoitteen tai pintakäsittelyn valintaa on arvioitava käyttöympäristön kannalta, mukaan lukien altistuminen kosteudelle, kemikaaleille ja hankaaville epäpuhtauksille.
Huomautus suorituskyvystä:Pinnan asianmukainen esikäsittely ja viimeistely ovat välttämättömiä optimaalisen tiivisteen suorituskyvyn saavuttamiseksi ja nestevuotojen estämiseksi. Hyvin viimeistelty akselin pinta pidentää tiivisteen käyttöikää ja lyhentää huoltovälejä. Valmistajat, joilla on edistyneet hionta- ja superviimeistelyominaisuudet, tarjoavat ylivertaisen pinnan eheyden, joka näkyy suoraan kentän luotettavuudessa.
4. Lämpökäsittely ja kovuusprofiili
Lämpökäsittelyprosessit muuttavat akselimateriaalin mikrorakennetta ja antavat tarvittavat mekaaniset ominaisuudet vaativiin hydraulisovelluksiin. Akselin kovuusprofiili on suunniteltava huolellisesti, jotta kulutuskestävyys ja sitkeys ovat tasapainossa. Kotelon kovetusprosessit, kuten hiiletys tai nitridointi, luovat kovan, kulutusta kestävän pintakerroksen säilyttäen samalla sitkeän, sitkeän ytimen, joka voi vaimentaa iskukuormituksia.
Läpikarkaisu voi olla sopiva pienempiin akseleihin tai sovelluksiin, joissa vaaditaan tasaista kovuutta koko poikkileikkaukselta. Kuitenkin suuremmille akseleille tai niille, joihin kohdistuu suuri vääntökuormitus, kovuuseroprofiili tarjoaa usein optimaalisen yhdistelmän pinnan kestävyyttä ja ytimen sitkeyttä. Lämpökäsittelyprosessia on valvottava huolellisesti, jotta saavutetaan määritellyt kovuusarvot aiheuttamatta vääristymiä tai jäännösjännityksiä, jotka voisivat vaarantaa mittatarkkuuden.
Tyypilliset kovuusvaatimukset
- Pinnan kovuus: 55-62 HRC kulutusta kestäviin sovelluksiin
- Ytimen kovuus: 25-35 HRC sitkeyden ja iskunkestävyyden vuoksi
- Kotelon syvyys: 0,5-2,0 mm käyttötarpeista riippuen
- Vääristymien hallinta: Kriittinen mittatoleranssien säilyttämiseksi
5. Räätälöintiominaisuudet ja suunnittelun joustavuus
Jokainen hydrauliikkasovellus tuo ainutlaatuisia haasteita, jotka saattavat edellyttää räätälöityä akseliratkaisua. Geometrian, materiaalin, lämpökäsittelyn ja pinnan viimeistelyn räätälöinti mahdollistaa akselin optimoinnin tiettyihin käyttöolosuhteisiin. Tarvitsetpa sitten erityisen spline-profiilin, ei-standardin pituuden tai ainutlaatuisen yhdistelmän ominaisuuksia, työskentely valmistajan kanssa, joka tarjoaa kattavat räätälöintiominaisuudet, on välttämätöntä.
Suunnittelun joustavuus ulottuu muutakin kuin pelkkä standardimittojen muuttaminen. Kehittyneet valmistusominaisuudet mahdollistavat monimutkaisten geometrioiden tuotannon, mukaan lukien porrastetut akselit, kartioprofiilit ja integroidut ominaisuudet, jotka vähentävät kokoonpanon monimutkaisuutta. Mahdollisuus tuottaa prototyyppejä nopeasti ja toistaa suunnitelmia voi merkittävästi nopeuttaa tuotekehityssyklejä ja varmistaa, että lopullinen akseli täyttää kaikki suorituskykyvaatimukset.
Räätälöinnin etu:Aidosti räätälöity akseliratkaisu vastaa sovelluksesi erityisvaatimuksiin äärimmäisistä kuormista ja suurista nopeuksista syövyttäviin ympäristöihin ja tilanrajoituksiin. Tämä kohdennettu lähestymistapa maksimoi järjestelmän suorituskyvyn ja luotettavuuden. Oman teknisen tuen ja joustavien tuotantolinjojen ansiosta valmistajat voivat mukauttaa monimutkaisimmatkin suunnitteluvaatimukset tinkimättä laadusta tai toimitusajoista.
