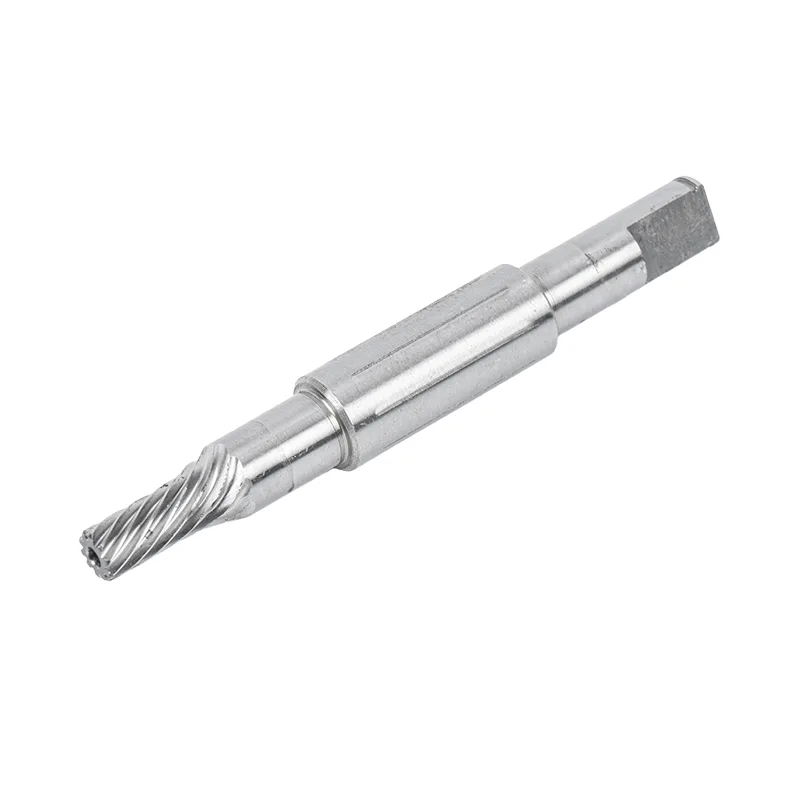

Hydraulikäyttöinen moottorin akseli

Vakiomoottorin akselit epäonnistuvat hydraulijärjestelmissä. Korkeapaineisku aiheuttaa muodonmuutoksia. Hydrauliöljy laukaisee korroosion ja pinnoitteen kuoriutumisen, joka saastuttaa koko järjestelmän. Huono tiivistystarkkuus aiheuttaa vuotoja ja painehäviöitä. Ningbo Guanshuo Precision Hardware Co., Ltd.:n valmistamat Ningbossa Kiinassa hydraulikäyttöiset moottoriakselimme on suunniteltu ratkaisemaan juuri nämä ongelmat --- niitä ei ole käytetty yleiskäyttöisistä moottoriakseleista.

Hydraulisen akselin haaste

Hydraulijärjestelmät asettavat moottorin akseleille ainutlaatuisia vaatimuksia, joita standardimallit eivät yksinkertaisesti pysty täyttämään. Näiden haasteiden ymmärtäminen johtuu siitä, miksi moottorin akselimme ovat tehokkaampia kuin yleiset vaihtoehdot todellisissa käyttöolosuhteissa.

Neljä kriittistä ongelmaa vakiomoottorin akseleilla hydraulisovelluksissa:

1. Isku- ja latausvirhe--- Korkeapaineiskut ja vaihtuvat kuormat aiheuttavat muodonmuutoksia, väsymishalkeamia ja mahdollisia murtumia

2. Öljyn saastuminen--- Ruostehiukkaset ja kuoriutuvat pinnoitteet sekoittuvat hydrauliöljyyn vaurioittaen pumppuja, venttiileitä ja tiivisteitä koko järjestelmässä

3. Tiivistys ja vuoto--- Riittämätön pinnan tarkkuus aiheuttaa tiivisteiden kulumista, öljyvuotoa ja paineen laskua, mikä heikentää järjestelmän tehokkuutta

4. Kokoonpanon yhteensopivuus--- Huono mittasäätö ja rajalliset liitäntämahdollisuudet hidastavat kokoonpanoa ja heikentävät laitteiden luotettavuutta

Guanshuon hydraulikäyttöiset moottoriakselit vastaavat kaikkiin neljään haasteeseen kohdistetulla materiaalisuunnittelulla, pintakäsittelyllä ja tarkkuudella valmistamalla --- toimittamalla akseleita, jotka todella kuuluvat hydraulijärjestelmiin.

Iskunkestävyys: Tehty korkealle paineelle

Hydrauliakseleiden ykkösvikatila on muodonmuutos tai murtuminen suuren paineen ja vaihtuvien kuormien vaikutuksesta. Moottoriakselimme ratkaisevat tämän huolella suunnitellulla materiaalirakenteella: kova, kulutusta kestävä pinta, jota tukee kova, iskuja vaimentava ydin.

Kuinka saavutamme iskunkestävyyden:

● Karkaisu- ja karkaisupohja--- Pohjakäsittely saavuttaa kovuuden HB 260-300 tasapainoisen kokonaislujuuden ja taipuisuuden saavuttamiseksi

● Pinnan kovettuva kerros--- Lisäkarkaisu, hiiletys tai nitraus luo syväkarkaistun alueen (1,5-3,0 mm), jonka pintakovuus on HRC 58-62

● Kova ydin--- Ytimen sitkeys ≥ 90 J/cm² estää hauraan murtumisen äkillisissä korkeapaineiskuissa

● Akselin jatkeen karkaisu--- Korkeataajuinen karkaisu pidennetyissä osissa saavuttaa HRC 45-55 kovuuden liitoskohdissa

Tulos:Hydraulikäyttöinen moottorin akseli, joka kestää hetkellisiä korkeapaineiskuja ja toistuvia kuormitusjaksoja muodonmuutosta tai rikkoutumatta --- pidentää merkittävästi käyttöikää ja vähentää vaihtotiheyttä.

Korroosiosuojaus: Öljyn puhtaana pitäminen

Hydrauliöljyn saastuminen on hydraulijärjestelmien hiljainen tappaja. Ruostehiukkaset ja pinnoitepalat yhdestä viallisesta akselista voivat kiertää koko järjestelmän läpi, vaurioittaen pumppuja, naarmuttaa venttiilien pintoja ja tuhota tiivisteitä. Moottorin akselimme on suunniteltu suojaamaan öljyn puhtautta lähteeltä.

Korroosionestosuunnitteluominaisuudet:

● Kova pinnoite kriittisillä pinnoilla--- Tiivistys- ja liitospinnat käsitellään kovapinnoitteella, joka kestää korroosiota ja estää kuoriutumisen

● Peilin kiillotus--- Erittäin sileä pintakäsittely (Ra 0,05-0,2 μm tiivisteosissa) vähentää pinta-alaa korroosion tarttumiseen

● Hydrauliöljykohtainen rakenne--- Materiaali ja pinnoite valittu yhteensopivaksi hydrauliöljyn kanssa

● Kulutuskestävyys--- Pinnan kovuus HRC 58-62 estää hiukkasia aiheuttavan kulumisen

Mitä tämä tarkoittaa sinulle:

● Ei ruostejälkiä tai pinnoitteen palasia, jotka saastuttaisivat hydrauliöljyäsi

● Pidempi öljyn käyttöikä --- vähemmän öljynvaihtoja ja pienemmät huoltokustannukset

● Vähentynyt tiivisteiden ja komponenttien kuluminen hiukkaskontaminaation vuoksi

● Puhtaampi, vakaampi hydraulijärjestelmän toiminta ajan myötä

Tiivistystarkkuus: Nollavuotosuunnittelu

Hydraulijärjestelmät edellyttävät luotettavaa tiivistystä paineen ja tehokkuuden ylläpitämiseksi. Jopa mikroskooppiset pinnan epätasaisuudet voivat aiheuttaa tiivisteen kulumista, öljyvuotoja ja asteittaista painehäviötä. Hydraulikäyttöiset moottoriakselimme on valmistettu tarkkuusstandardien mukaisesti erityisesti korkeapainetiivistyssovelluksiin.

Tiivistyspinnan tarkkuusvaatimukset:

Kokoamisen edut:

● Saumaton yhteistyö hydrauliöljytiivisteiden ja yhdistettyjen tiivisterenkaiden kanssa

● Toistuvia säätöjä ei tarvita kokoonpanon aikana --- nopeampi, tehokkaampi tuotanto

● Yhteensopiva sekä suoraliitos- että laippatyyppisten samankeskisten kokoonpanomenetelmien kanssa

● C1-C2 viisterakenne tasapainottaa asennuksen turvallisuuden ja mukavuuden

Täydelliset tekniset tiedot

Täydelliset tekniset tiedot Guanshuon hydraulikäyttöisille moottoriakseleille. Kaikki parametrit voidaan säätää vastaamaan erityisiä hydraulijärjestelmän vaatimuksia.

Liitäntävaihtoehdot ja kokoonpano

Hydraulijärjestelmät käyttävät erilaisia ​​liitäntätapoja eri laitetyypeissä. Moottorin akselimme tukevat useita akselipääkonfiguraatioita ja kokoonpanomenetelmiä, jotka sopivat sinun asetukseesi.

Akselin pään liitäntätyypit:

● Litteä avain--- Yksinkertainen, luotettava, laajalti käytetty yleisissä hydraulipumpuissa ja moottoreissa

● Spline-avain--- Suurempi vääntömomenttikapasiteetti, parempi kohdistus raskaaseen käyttöön

● Kapeneva pinta--- Itsekeskittyvä, helppo koota/purkaa tietyille hydraulimoottorimalleille

● Mukautetut ominaisuudet--- Kierteet, urat tai muut piirustusvaatimustesi mukaiset ominaisuudet

Tuetut kokoonpanomenetelmät:

● Suora liitäntäkokoonpano --- akseli kytketty suoraan hydraulikomponenttiin

● Laippatyyppinen samankeskinen kokoonpano --- asennettu laipan kautta tarkkaan kohdistukseen

● Muut kokoonpanokokoonpanot --- suunniteltu omien vaatimusten mukaan

Yhteensopivat hydrauliset komponentit:

● Hydraulipumput

● Hydraulimoottorit

● Hydrauliohjaimet

● Hydrauliset supistimet

Etkö ole varma, minkä liitäntätyypin tarvitset? Lähetä meille laitetietosi, niin suosittelemme optimaalista kokoonpanoa.

Missä sitä käytetään

Moottoriakselimme palvelevat monenlaisia ​​hydraulikäyttösovelluksia kaikilla aloilla, joilla luotettava suorituskyky korkeassa paineessa on välttämätöntä.

Yleiset sovellukset:

● Hydrauliset voimayksiköt ja järjestelmät

● Rakennuskoneiden hydraulijärjestelmät

● Teollisuuden hydraulilaitteet ja puristimet

● Ruiskuvalukoneen hydrauliset käyttölaitteet

● Maatalouskoneiden hydraulijärjestelmät

● Laivojen hydraulilaitteet

● Kaivos- ja metallurgian hydraulijärjestelmät

Tyypilliset käyttöolosuhteet:

● Korkeapaineinen käynnistys-pysäytys ja toistuva pyöräily

● Vaihtelevat kuormitus- ja iskuolosuhteet

● Hydrauliöljyympäristö

Laatu, johon voit luottaa

Luotettavuudella on väliä hydraulijärjestelmissä --- yhden akselin vika voi aiheuttaa kalliita seisokkeja ja järjestelmävaurioita. Jokainen Guanshuon hydraulikäyttöinen moottoriakseli käy läpi kattavan laadunvalvonnan jokaisessa tuotantovaiheessa.

Saapuvan materiaalin valvonta:

● Raaka-ainesertifioinnin tarkastus

● Materiaalin koostumuksen ja kovuuden testaus

● Jäljitettävät materiaalierät

Prosessin aikana suoritettavat laatutarkastukset:

● Mittatarkastus jokaisessa tuotantovaiheessa

● Kovuuden tarkistus jokaisen lämpökäsittelyvaiheen jälkeen

● Pinnan karheuden mittaus kriittisillä pinnoilla

● Karkaistu syvyystarkistus

Lopputarkastus:

● Täysi mittatarkastus, mukaan lukien tiivistyspinnat

● Pyöreyden ja sylinterimäisyyden mittaus

● Pinnan laadun ja pinnoitteen eheyden tarkastus

● Akselin olakkeen asennon tarkkuustarkastus

Tarkastuslaitteet:

● Täysautomaattinen optinen tarkastusjärjestelmä

● Pintakäsittelymittarit (profilometrit)

● Kovuusmittarit

● Sylinterimäisyyden mittauslaitteet

● Kaksiulotteiset projektorit

Yrityksen sertifioinnit:

● ISO 9001:2015 laadunhallintajärjestelmä

● National High-Tech Enterprise (Kiina)

● 11 patentoitua teknologiaa akselin valmistuksessa

Myynnin jälkeinen palvelu ja tuki

Sitoutumisemme ei lopu, kun hydraulivetoinen moottoriakseli toimitetaan. Tarjoamme jatkuvaa tukea varmistaaksemme, että hydraulijärjestelmäsi toimivat luotettavasti pitkään asennuksen jälkeen.

Takuun kattavuus:

● Kattaa valmistusvirheet ja materiaaliongelmat

● Takuuvaatimusprosessi: Ota yhteyttä tiimiimme ja kerro ongelmasta → Tekninen arviointi → Tarvittaessa vaihto tai korjaus

Tekninen tuki:

● Asennusohjeet ja kokoonpanon vianmääritys

● Materiaali- ja pintakäsittelykonsultaatio tietyissä hydrauliolosuhteissa

● Vika-analyysi ja perussyyn tutkinta

● Suunnittelun optimointituki suorituskyvyn parantamiseksi

Responsiivinen palvelu:

● Teknisiin tiedusteluihin vastattiin 24 tunnin sisällä

● Hätätuki kriittisiin sovellusongelmiin

● Suora kommunikointi suunnittelutiimin kanssa monimutkaisissa kysymyksissä

Pitkäaikainen kumppanuus:

● Suunnittele iterointituki hydraulituotteesi kehittyessä

● Jatkuva laadun parantaminen kenttäpalautteen perusteella

● Kustannusoptimointiehdotuksia volyymituotantoon

FAQ

Nopeat vastaukset yleisiin kysymyksiin hydraulikäyttöisistä moottoriakseleistamme. Etkö löydä etsimääsi? Ota yhteyttä suoraan tiimiimme.

Vääntyykö se tai rikkoutuuko se korkeapaineisen hydrauliikan vaikutuksesta?

Ei. Akseli käy läpi useita prosesseja: karkaisu ja karkaisu sekä pintakarkaisu, hiiletys tai nitraus. Pinnan kovuus saavuttaa HRC 58-62:n ja sen ytimen on kova (≥90 J/cm²), joten se kestää hetkellisiä korkeapaineiskuja ja vaihtuvia kuormia. Karkaistu vyöhyke on riittävän syvä (1,5-3,0 mm), jotta jopa korkeapaineisella käynnistyspysäytyksellä ja toistuvalla käytöllä ei tapahdu muodonmuutoksia tai murtumia.

Voiko se todella estää hydrauliöljyn saastumisen?

Kyllä --- tämä on keskeinen suunnitteluominaisuus hydraulisovelluksissa. Akseleissa on korroosionesto- ja kulutusta kestävä rakenne, jossa on kova pinnoite tiiviste- ja liitospinnoilla. Tämä estää akselin ruostumisen ja pinnoitteen kuoriutumisen, joten ruostehiukkasia tai pinnoitteen palasia ei pääse hydrauliöljyyn. Puhtaampi öljy tarkoittaa vähemmän öljynvaihtoja, vähemmän komponenttien kulumista ja vakaampaa järjestelmän toimintaa.

Mitkä ovat avainten tiivistyksen tarkkuustiedot?

Tiivistysosan toleranssi täyttää IT5-luokan pinnan karheudella Ra 0,05-0,2 μm. Pyöreys ja sylinterimäisyys ovat ≤ 0,003 mm ja akselin olakkeen kohdistustarkkuus on ≤ 0,008 mm. Kaikki parametrit ohjataan täyttämään hydraulijärjestelmän korkeapainetiivistys ja tarkat kokoonpanostandardit.

Voidaanko tätä moottorin akselia käyttää kaikissa hydraulisissa laitteissa?

Se toimii useimpien yleisten hydraulilaitteiden kanssa, mukaan lukien hydraulipumput, hydraulimoottorit ja hydrauliset vähennyslaitteet. Sekä suoraa liitäntää että laippatyyppistä samankeskistä asennusta tuetaan. Akselin pää voidaan räätälöidä litteällä kiilalla, spline-kiilalla tai kartiomaisilla pintarakenteilla. Anna laitteistosi tekniset tiedot ja kokoonpanovaatimukset, niin räätälöimme ne tarkasti.

Mitä liitäntävaihtoehtoja on saatavilla?

Tarjoamme tasaisen avaimen, spline-avaimen ja kartiopinnan liitännät vakiovarusteina. Mukautettuja ominaisuuksia, kuten kierteitä, uria tai erikoisprofiileja, voidaan myös lisätä piirustusten mukaan. Kerro meille, mihin hydraulikomponenttiin liität, niin suosittelemme parasta kokoonpanoa.

Mitä tietoja tarvitset tarjousta varten?

Nopeaa ja tarkkaa tarjousta varten toimita: 2D-piirustukset (tai perusmitat), hydraulilaitteen tyyppi ja sovellus, käyttöpaine- ja kuormitusolosuhteet, tarvittava liitäntätyyppi ja arvioitu määrä.

Mitä laatusertifikaatteja sinulla on?

Olemme ISO 9001:2015 -sertifioitu ja kansallinen korkean teknologian yritys, jolla on 11 patentoitua teknologiaa. Jokainen akseli käy läpi monivaiheisen laaduntarkastuksen, joka sisältää mittatarkastukset, kovuuden ja pinnan laadun tarkastuksen ennen toimitusta.

K: Mikä on näytteiden ja tuotannon läpimenoaika?

Esimerkki toimitusaika:1--3 työpäivää varastonäytteille, 7--12 päivää mukautetuille koneistetuille näytteille ja 12--18 päivää kohteille, joissa on lämpökäsitelty tai erityinen pintakäsittely.

Tuotannon läpimenoaika:15--25 työpäivää joukkotilauksille määrästä ja monimutkaisuudesta riippuen. Nopea palvelu saatavilla pyynnöstä.

Oletko valmis aloittamaan?

Hydraulilaitteiden valmistajat tekevät yhteistyötä Guanshuon kanssa, koska emme myy vain moottorin akseleita -- me suunnittelemme ratkaisuja hydraulijärjestelmän haasteisiin. Tässä on mitä saat, kun työskentelet kanssamme:

✓ Tarkoitettu hydrauliikkaa varten --- Ei uusiokäyttöisiä vakiomoottorin akselit. Jokainen suunnittelupäätös ottaa huomioon korkeapaineiskun, öljyn yhteensopivuuden ja tiivistysvaatimukset.

✓ Suunnittelutuki ensimmäisestä päivästä --- Tiimimme auttaa materiaalien valinnassa, lämpökäsittelyn optimoinnissa ja liitossuunnittelussa ennen tuotannon alkamista.

✓ Tasainen laatu, johon voit luottaa --- ISO 9001 -sertifioitu, 11 patentoitua teknologiaa ja monivaiheinen tarkastus jokaiselle valmistamallemme akselille.

Ota yhteyttä hydrauliakselitiimiimme:

Puhelin / WhatsApp: +86-15990709753

Vastausaika: 24 tunnin sisällä

Lähetä meille nopein tarjous:

2D-piirustukset (tai perusmitat) • Hydraulisten laitteiden tyyppi • Työpaine- ja kuormitusolosuhteet • Tarvittava liitäntätyyppi • Arvioitu määrä • Tavoiteaikajana

Ningbo Guanshuo Precision Hardware Co., Ltd.
Qingqing Road 268-1, Jiaochuanin alapiiri, Zhenhain piiri, Ningbo, Zhejiang, Kiina
Perustettu 2016 • Kansallinen korkean teknologian yritys
