Guanshuo Precision Hardware Co., Ltd. esittelee kartiomaisen moottorin akselin, erittäin tarkan voimansiirtoakselikomponentin, joka on suunniteltu erityisesti korkean vääntömomentin voimansiirtoon ja raskaaseen työskentelyyn. Johtavana tarkkuusmoottoriakselien valmistajana ja toimittajana Kiinassa Guanshuo on ollut syvästi mukana tarkkuuslaitteiston käsittelyssä yli vuosikymmenen ajan. Se on kansallisen tason korkean teknologian yritys, joka on läpäissyt ISO9001-laatujärjestelmän sertifioinnin ja sillä on 11 patenttiteknologiaa. Tuotteessa on avaimeton kartiomainen pintasovitus, joka saavuttaa vääntömomentin siirron aksiaalisen esikiristyksen avulla ilman, että tarvitaan kiilauria tai urituksia. Asennus ja purkaminen ovat tehokkaita ja käteviä, joten se sopii erityisen hyvin raskaaseen siirtoon, joka vaatii usein huoltoa.
Kartiomoottorin akseli on tarkkuusvaihteistoakseli, joka välittää vääntömomentin kartiomaisen pinnan kitkan kautta ja jonka ydintoiminto on saavuttaa erittäin luotettava voimansiirto avaimettomissa yhteyksissä. Sen kartiomainen pintasovitusrakenne korvaa perinteiset avainliitosmenetelmät, eliminoi jännityspisteitä ja mahdollistaa tasaisemman kuorman jakautumisen. Tätä tuotetta käytetään laajalti teollisuusautomaatiolaitteissa, uusien energiaajoneuvojen käyttöjärjestelmissä, kodinkoneiden kompressoreissa, pumppujen ja venttiilien komponenteissa sekä lääketieteellisissä laitteissa, joissa voimansiirron tarkkuus ja luotettavuus ovat kriittisiä. Akseli on ihanteellinen valintaratkaisu voimansiirtojärjestelmille, jotka vaativat toistuvaa start-stop-toimintaa, eteen-taaksetoimintaa tai iskukuormituksen kestävyyttä.
Guanshuon akseli sisältää useita teknisiä etuja suunnittelussa ja valmistuksessa, mikä takaa erinomaisen suorituskyvyn raskaan kuorman vaihteiston skenaarioissa:
1. Avaimeton kartiomainen pintasovitus luotettavampaan vääntömomentin siirtoon
Akseli luopuu perinteisestä kiilaurarakenteesta ja käyttää kartiomaisen pinnan ja kartiomaisen holkin yhteistoimintaa kitkalukituksen saavuttamiseksi. Kartiopinnan kosketusnopeus on ≥90 %, mikä varmistaa riittävän kosketuspinnan ja vääntömomentin siirtokapasiteetti on huomattavasti tavallisia avainliitoksia parempi. Koska akselin rungon lujuutta heikentävää kiilauraa ei ole, myös akselin yleinen jäykkyys ja väsymiskestävyys paranevat.
2. Tehokas ja kätevä asennus ja purkaminen
Kartiomainen pintasovitus voidaan asentaa yksinkertaisesti aksiaalisen esikiristyksen avulla ilman kuuma-, kylmä- tai erikoispuristuslaitteita. Purkamista varten yksinkertaisesti löysää esikiristysmutteria erottaaksesi kartiomaiset pinnat, mikä vähentää huomattavasti laitteiden huollon ja komponenttien vaihdon seisokkeja. Sovellusskenaarioissa, jotka vaativat säännöllistä tarkastusta tai vaihteistokomponenttien toistuvaa vaihtoa, tämä ominaisuus vähentää merkittävästi ylläpitokustannuksia ja työtunteja.
3. Korkea koaksiaalisuus ja tarkkuussovitus
Guanshuo on varustettu korkean tarkkuuden sylinterimäisellä CNC-hiomalaitteistolla ja täysin automaattisilla optisilla tarkastusinstrumenteilla, jotka varmistavat, että kartiomaisen moottorin akselin koaksiaalisuutta ohjataan ≤0,01 mm:n sisällä. Tämä tarkkuustaso täyttää tarkkuusvaihteistojärjestelmien tiukat vaatimukset säteittäisen toiminnan ja samankeskisyyden suhteen, vähentäen tehokkaasti tärinää ja melua voimansiirron aikana ja pidentäen laakerien ja tiivisteiden käyttöikää.
4. Erinomainen iskunkestävyys ja ylikuormituskyky
Vääntömomentin siirtomenetelmä kartiomaisen pinnan kitkan kautta mahdollistaa tasaisen kuorman jakautumisen kartiomaisella pinnalla välttäen jännityskeskittymisongelman avaimen liitoksissa. Iskukuormitukselle tai välittömälle ylikuormitukselle altistuessaan akseli on ylivoimainen luotettavuus ja kestävyys, mikä tekee siitä sopivan voimakkaisiin työolosuhteisiin, kuten murskauslaitteisiin, kuljetuskoneisiin ja nostolaitteisiin.
| Parametri | Specification Range |
|---|---|
| Kartion toleranssi | AT7 ～ AT9 |
| Radial Runout | ≤0,005 ～ 0,02 mm |
| Pinnan karheus | Ra0.8 ～ Ra1.6 |
| Kartiomaisen pinnan kosketusnopeus | ≥ 90 % |
| Koaksiaalisuus | ≤0,01 mm |
Yllä olevat tekniset parametrit voidaan mukauttaa erityisten sovellusvaatimusten mukaan. Guanshuolla on yli 60 tavallista CNC-konetta ja 26 CNC-sylinterihiomakonetta, jotka tarjoavat joustavan tuotantokapasiteetin eri tarkkuustasojen ja erikokoisten erätilausten täyttämiseksi.
Guanshuon akseli on todennettu ja käytetty useilla teollisuuden aloilla:
Teollisuuden automaatiolaitteet--- Soveltuu robottiliitoksiin, CNC-työstökoneiden karoihin, automatisoituihin kokoonpanolinjoihin ja muihin skenaarioihin, joissa on korkeat vaatimukset lähetyksen tarkkuudelle ja vastenopeudelle.
Uudet energiakäyttöiset ajoneuvojen käyttöjärjestelmät--- Käyttömoottoreiden vaihteiston ydinkomponenttina akselin avaimeton rakenne kestää suuria vääntömomentteja ajoneuvon käynnistyksen, pysäytyksen ja kiihdytyksen aikana.
Kodinkoneet ja kompressorit--- Laitteissa, kuten ilmastointikompressoreissa ja jääkaapin kompressoreissa, jotka käynnistyvät ja pysähtyvät usein, kartiomaisen pintasovituksen nopea asennus- ja purkuominaisuus parantaa merkittävästi tuotannon ja huollon tehokkuutta.
Pumppu-, venttiili- ja vedenkäsittelylaitteet--- Akselin korkea koaksiaalisuus varmistaa pumpun tasaisen toiminnan, vähentää tiivisteiden kulumista ja pidentää laitteiden yleistä käyttöikää.
Lääketieteellisten laitteiden tarvikkeet--- Guanshuon tuotevalikoima kattaa tarkkuuslääketieteellisten laitteiden tarvikkeet, ja kartiomaisen moottorin akselin korkea tarkkuus ja luotettavuus täyttävät lääkinnällisten laitteiden tiukat vaatimukset voimansiirtokomponenteille.

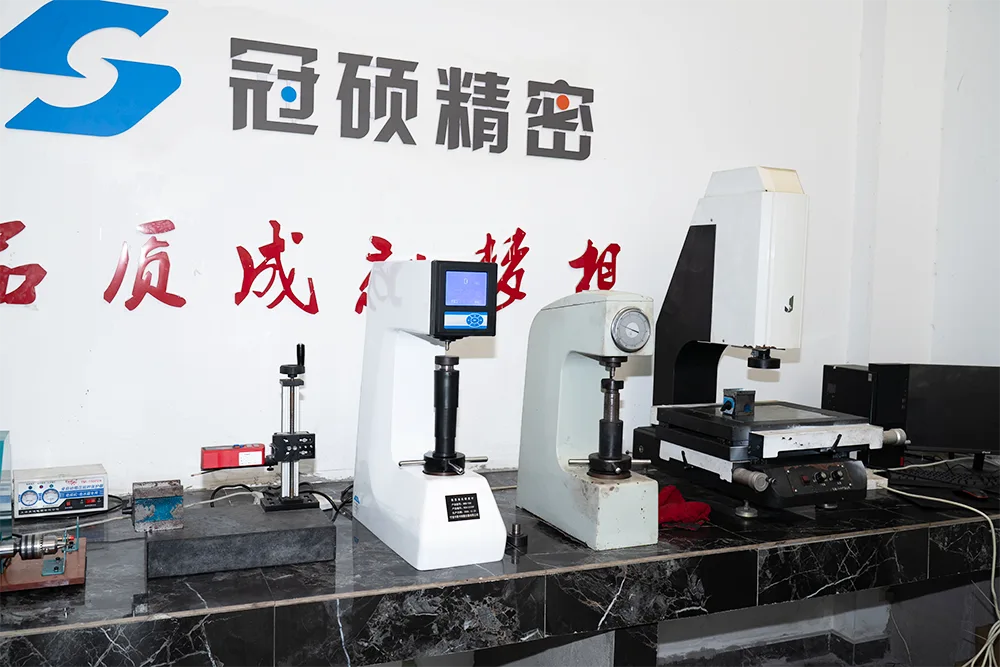

Guanshuo Precision Hardware Co., Ltd. on läpäissyt ISO9001-laatujärjestelmän sertifioinnin ja toteuttaa täyden prosessin laadunvalvonnan raaka-aineen saapumisesta valmiin tuotteen lähetykseen. Yrityksellä on itsenäinen laatuosasto (6 kokopäiväistä laaduntarkastajaa) ja kattavat tarkastuslaitteet, mukaan lukien kovuusmittarit, kaksiulotteiset projektorit, pinnan karheusmittarit, vaihteiston testauskeskukset, sylinterimäisyysmittarit ja paljon muuta. Lisäksi Guanshuolla on 11 patentoitua moottorin akseleihin liittyvää teknologiaa, jotka kattavat innovatiiviset mallit, kuten laakerin tiivistysrakenteet, yhdistetyt moottorin akselirakenteet ja laakeriasennuksen asemointiakselit. Nämä patentoidut tekniikat tarjoavat vankan teknisen perustan akselin suorituskyvyn optimoinnille ja räätälöidylle kehitykselle.
Guanshuo tarjoaa täyden ketjun räätälöityjä palveluita piirustusten tarkastelusta, materiaalin valinnasta, prosessisuunnittelusta massatuotantoon. Akselin valmistusprosessi sisältää:
1. Materiaalin tarkastus ja leikkaus--- Valitse tiukasti korkealaatuinen seosteräs tai räätälöidyt materiaalit varmistaaksesi, että materiaalin koostumus ja mekaaniset ominaisuudet vastaavat vaatimuksia.
2. CNC-tarkkuussorvaus--- Käytä CNC-sorveja akselin rungon karkea- ja puoliviimeistelytyöstön suorittamiseen hiontavaralla.
3. Kartiohionta--- Käytä erittäin tarkkoja CNC-sylinterihiomakoneita kartiomaisen pinnan tarkkuushiontaan varmistaen, että kartiotoleranssi ja pinnan karheus vastaavat suunnitteluvaatimuksia.
4. Tarkastus ja todentaminen--- Käytä täysautomaattisia optisia tarkastuslaitteita, sylinterimäisyysmittareita ja muita instrumentteja keskeisten mittojen, kuten kartiomaisuuden, koaksiaalisuuden ja pyöreyden, 100 %:n tarkastukseen.
5. Puhdistus ja ruosteenkestävä pakkaus--- Puhdistuskäsittelyn jälkeen valmiit tuotteet pakataan ruosteenestoaineella laadun vakauden varmistamiseksi kuljetuksen ja varastoinnin aikana.
Guanshuo Precision Hardware Co., Ltd. on ammattimainen kartiomoottoriakselin valmistaja ja toimittaja Kiinassa, ja se on ansainnut maailmanlaajuisten asiakkaiden luottamuksen seuraavilla eduilla:
● Yli vuosikymmenen kokemus tarkkuustyöstöstä --- Perustamisestaan vuonna 2016 lähtien yritys on jatkuvasti keskittynyt korkean tarkkuuden moottorin akselin ytimien T&K-toimintaan ja valmistukseen.
● Edistyneet tuotantolaitteet --- Yhtiö omistaa 26 CNC-sylinterihiomakonetta, 6 hobbing-konetta, 2 työstökeskusta, 3 sorvaus-jyrsintäyhdistelmäkonetta, 6 erittäin tarkkaa keskitöntä hiomakonetta ja yli 60 muuta tavallista CNC-konetta.
● Kattava laatujärjestelmä --- ISO9001-sertifiointi, riippumaton laaduntarkastusryhmä ja täysin automaattinen optinen tarkastus takaavat tasaisen laadun jokaiselle akselille.
● Patenttiteknologian tuki --- 11 moottorin akseliin liittyvää patenttia tarjoavat teknistä tukea tuoteinnovaatioille ja räätälöinnille.
● Brändiyhteistyökokemus --- Yhteistyösuhteita tunnettujen tuotemerkkien, kuten Goldsmiths, Decathlon (Ranska), Omron ja Yasi, kanssa, joiden tuotteiden laatu on markkinoiden validoima.
● Nopea vastaus ja toimitus --- 24 tunnin tarjousvastaussitoumus, joka tukee näytteiden räätälöintiä ja massatuotantoa.
Akseli on Guanshuo Precision Hardware Co., Ltd.:n lanseeraama korkean suorituskyvyn voimansiirtoakselituote, joka yhdistää vuosien kokemuksen tarkkuustyöstöstä teknologisiin innovaatioihin. Sen avaimeton kartiomainen pintasovitusrakenne ylittää perinteiset avainliitäntäratkaisut vääntömomentin siirron luotettavuuden, asennusmukavuuden, iskunkestävyyden ja koaksiaalisuuden tarkkuuden suhteen. Se on ihanteellinen valinta raskaaseen kuormitukseen, toistuviin käynnistys-pysäytyksiin ja vaativiin huoltotöihin. ISO9001-sertifiointijärjestelmän, edistyneiden tuotanto- ja tarkastuslaitteiden sekä 11 patentoidun teknologian tukemana Guanshuo on sitoutunut tarjoamaan maailmanlaajuisille asiakkaille korkealaatuisia, räätälöityjä akseliratkaisuja.
A1: Ei. Se siirtää vääntömomentin kartiomaisen pinnan kitkan kautta eliminoiden kiilaurat tai urit. Tämä välttää stressin keskittymisen ja toimii paremmin iskukuormituksessa.
A2: Ei. Asennus tehdään aksiaalisella esikirisyksellä, kuuma/kylmä asennusta tai erikoispuristinta ei tarvita. Purkaminen yksinkertaisesti löysää mutteria – nopea ja helppo huoltaa.
A3: Raskas kuorma, toistuva käynnistys-pysäytys, peruutus ja säännöllinen huolto. Tyypillisiä käyttökohteita: teollisuusautomaatio, sähköautot, kompressorit, pumput, venttiilit, murskaimet, kuljettimet. Toimii hyvin iskuissa ja ylikuormituksessa.
A4: Kyllä. Koaksiaalisuutta ohjataan ≤ 0,01 mm:n sisällä, mikä vastaa tarkkuuslähetystarpeita. Käytämme erittäin tarkkoja CNC-hiomakoneita ja automaattista optista tarkastusta johdonmukaisuuden varmistamiseksi.
A5: Kyllä. Tarjoamme täyden ketjun räätälöinnin piirustuksen tarkastelusta materiaalin valinnasta prosessisuunnitteluun. Voimme mukauttaa kartiosuhdetta, mittoja, tarkkuuslaatuja, pintakäsittelyä jne.
A6: ISO9001-sertifioitu, riippumaton laadunvalvontatiimi ja täydet tarkastuslaitteet. 100 % tarkastus raaka-aineesta valmiiseen tuotteeseen. Meillä on myös 11 moottoriakseliin liittyvää patenttia.
A7: Lähetä kysely verkkosivustomme tai sähköpostin kautta. Vastaamme 24 tunnin kuluessa teknisestä tuesta ja hinnoittelusta. Näytteitä ja massatuotantoa tuetaan.
