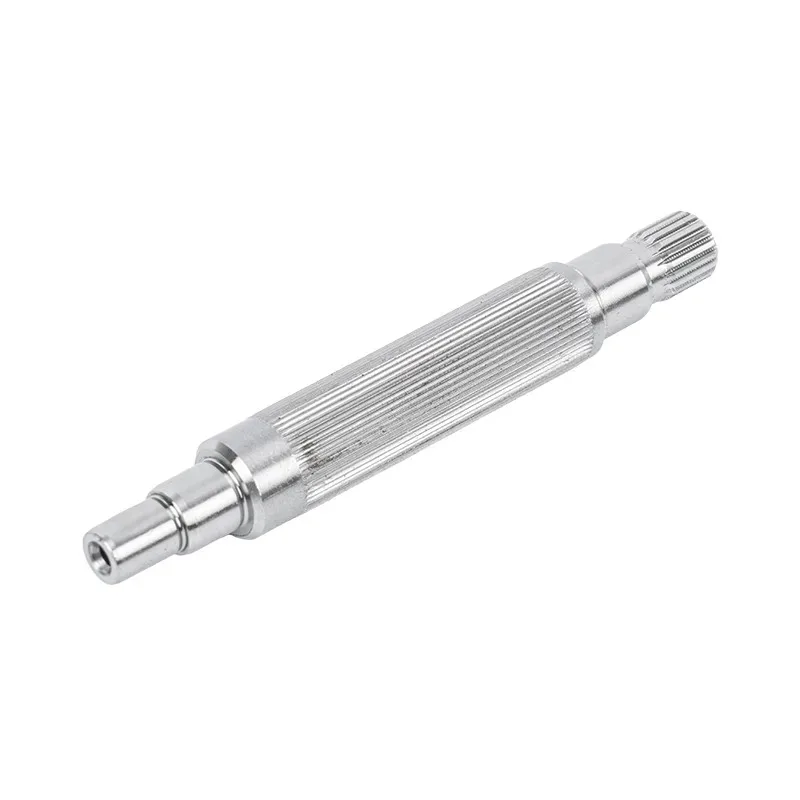

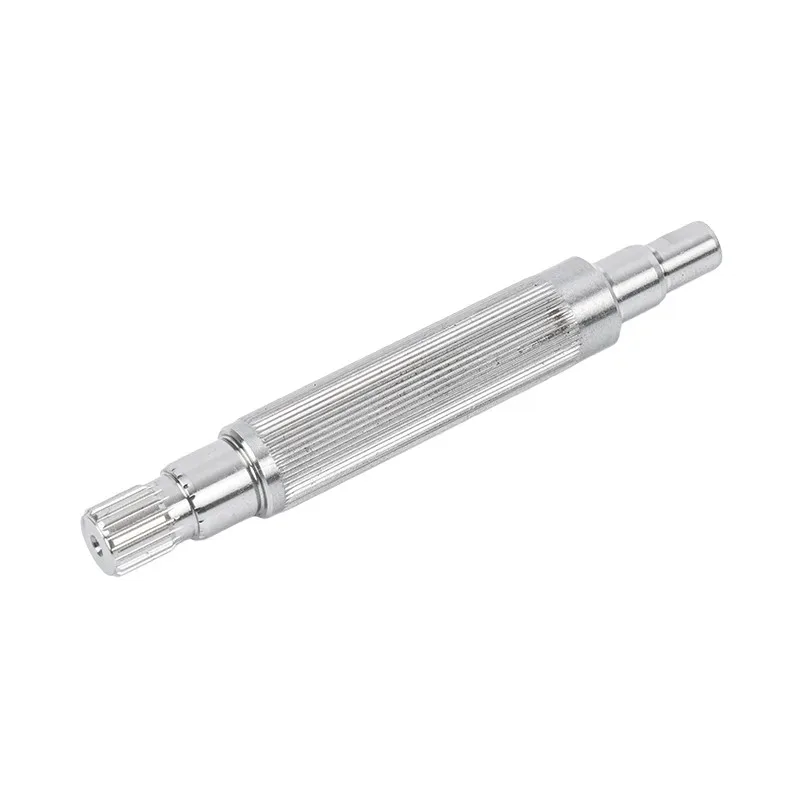

Evoluutiomoottorin akseli

Ningbo Guanshuo Precision Hardware Co., Ltd. on johtava korkean tarkkuuden moottorin akselien valmistaja ja toimittaja Kiinassa, joka on erikoistunut Involute Spline Motor Shaftin tutkimukseen ja kehitykseen, tuotantoon ja myyntiin. Vuonna 2016 perustettu ja Ningbossa, Zhejiangin maakunnassa sijaitseva yritys on ollut syvästi mukana tarkkuuslaitteiston käsittelyssä yli vuosikymmenen ajan. Se on kansallisen tason korkean teknologian yritys, ja siitä on tullut yksi uusien energia-ajoneuvojen, teollisuusautomaatio- ja kodinkoneteollisuuden ydintoimittajista. Guanshuon moottorin akselissa on evoluutiomainen urarakenne. Rihlahampaat keskittyvät automaattisesti asennuksen aikana, mikä lisää koaksiaalisuutta ja tasaisemman voimansiirron. Tärinä- ja melunhallinta on huomattavasti parempia kuin suorakaiteen muotoiset rihlat. Hammasjuuren filee on suurempi, jännityspitoisuus pienempi ja iskunkestävyys, väsymiskestävyys ja epäkeskokuormituskyky ovat vahvempia. Se toimii vakaammin toistuvissa eteen- ja taaksepäin pyörimisolosuhteissa ja raskaan kuorman törmäysolosuhteissa, ja sen käyttöikä on yleensä pidempi kuin suorakaiteen muotoiset urat. Hampaan pinnan karheus voi olla Ra≤0,8-1,6μm, spline-tasausvirhe ≤0,015-0,03mm, symmetria ≤0,02mm ja hampaan juurifilee R0,3-R0,8. Siinä on erinomainen nopea suorituskyky, korkea voimansiirron tehokkuus, tasainen hammasprofiili ja minimaalinen ristikosketus, mikä tekee siitä sopivan keskinopeisiin ja suuriin pyöriviin laitteisiin ja suositeltavan ratkaisun nopeille moottoreille ja tarkkuuskaroille.

Involution Splinen lähetysperiaate

Moottorin akselin ydintekniikka piilee sen evoluutiorakenteessa. Kiilaliitoksia käytetään yleisesti mekaanisessa voimansiirrossa vääntömomentin siirtämiseen ja aksiaalisen liikkeen mahdollistamiseen, ja involuuttinen kiila on ylivoimaisin hammasprofiili kaikista kiilatyypeistä.

Toisin kuin suorakaiteen muotoisilla rihmillä (suorakaiteen muotoisilla hammasprofiileilla), evoluutiolla on kierrehammasprofiili - sama kuin hammaspyörän hampaissa. Tämä rakenne tuo kaksi perustavanlaatuista etua: automaattinen keskitys ja usean hampaan kuormanjako.

Automaattista keskitystä varten moottorin akselin asennuksen aikana uritushammaspintoja ohjataan luonnollisesti evoluutiokäyrää pitkin, mikä mahdollistaa akselin ja liitososan itsekohdistamisen ilman lisäsäätöä, jolloin saavutetaan korkea koaksiaalisuus. Tämä ominaisuus vähentää huomattavasti kokoamisvaikeutta ja varmistaa samalla paremman lähetystarkkuuden. Useiden hampaiden kuormituksen jakamiseen kierrehampaan hammasprofiili varmistaa, että kuormat jakautuvat tasaisesti useiden hampaiden kesken, jolloin vältetään paikallinen ylikuormitus, joka on yleinen suorakaiteen muotoisilla rihmillä, joissa vain yksi tai muutama hammas kestää kuorman, mikä parantaa merkittävästi kuormituskykyä ja käyttöikää.

Guanshuon Involute Spline Motor Shaftissa on suuret hampaan juuren fileet (R0,3-R0,8), jotka vähentävät entisestään hampaan juureen kohdistuvaa jännitystä, mikä mahdollistaa tuotteen pidemmän väsymisiän iskukuormituksen ja vaihtelevan rasituksen alaisena.

Keskeiset edut

Guanshuon moottorin akseli tarjoaa seuraavat keskeiset edut, joten se on ensisijainen ratkaisu nopeisiin ja erittäin tarkkoihin voimansiirtosovelluksiin:

1. Automaattinen keskitys, korkeampi koaksiaalisuus
Tuotteen kierrehammasprofiili keskittyy automaattisesti asennuksen aikana, mikä parantaa akselin ja liitososan välistä koaksiaalisuutta ja tasaisemman voimansiirron. Verrattuna suorakaiteen muotoisten rihkojen tarkkaan sovitukseen kohdistuksen saavuttamiseksi, kierrettyjen rihkojen automaattinen keskitysominaisuus vähentää huomattavasti kokoamisvaikeutta ja varmistaa suuremman vaihteiston tarkkuuden.

2. Multi-Tooth -kuormituksen jako, vahva raskas kapasiteetti
Tuote jakaa kuormat tasaisesti useiden hampaiden kesken, ja sen kantavuus on huomattavasti parempi kuin suorakaiteen muotoiset urat. Suurempi hampaan juurifilee (R0,3-R0,8) vähentää jännityskeskittymää, mikä tarjoaa vahvemman iskunkestävyyden, väsymiskestävyyden ja epäkeskisen kuormituksen. Se toimii vakaammin toistuvissa eteen- ja taaksepäin pyörimisolosuhteissa ja raskaan kuorman törmäysolosuhteissa, ja sen käyttöikä on yleensä pidempi kuin suorakaiteen muotoiset urat.

3. Suuri nopeus, alhainen melu, korkea lähetystehokkuus
Tuotteessa on sileät hammasprofiilit ja minimaalinen ristikosketus, erinomainen nopea suorituskyky, korkea siirtotehokkuus ja alhainen lämmöntuotanto. Tärinä- ja melunhallinta on parempi kuin suorakaiteen muotoiset rihlat, joten se sopii erityisen hyvin keskinopeisiin ja suuriin pyöriviin laitteisiin ja suositeltava ratkaisu nopeille moottoreille ja tarkkuuskaroille.

4. Korkea käsittelytarkkuus, hyvä vaihdettavuus
Guanshuon involute Spline Motor Shaft saavuttaa spline-tasausvirheen ≤0,015-0,03mm, symmetrian ≤0,02mm ja hampaan pinnan karheuden Ra≤0,8-1,6μm. Erittäin tarkka käsittely varmistaa hyvän vaihdettavuuden, mikä helpottaa laitteiden huoltoa ja varaosien hallintaa.

5. Kattava laadunvalvontajärjestelmä
Guanshuo on läpäissyt ISO9001-laatujärjestelmän sertifioinnin, joka toteuttaa täyden laadunvalvonnan raaka-aineista valmiisiin tuotteisiin. Yhtiöllä on hallussaan 11 patentoitua teknologiaa, jotka kattavat laakerin tiivistysrakenteet, yhdistetyt moottorin akselirakenteet, laakerin tukirakenteet ja muut alat.

Tekniset tiedot

Parametri	Specification Range
Spline Equalization Error	≤0,015 ~ 0,03 mm
Spline-symmetria	≤0,02 mm
Hampaiden pinnan karheus	Ra ≤ 0,8-1,6 μm
Hammasjuuren filee	R0,3-R0,8

Sovelluskentät

Automaattisen keskityksen, korkean koaksiaalisuuden, tasaisen vaihteiston, monihampaisen kuormituksen, vahvan raskaskuormituksen ja iskunkestävyyden, suuren nopeuden ja alhaisen melutason, korkean hyötysuhteen ja pitkän käyttöiän ansiosta Involute Spline Motor Shaftia käytetään laajalti seuraavissa vaativissa tilanteissa:

Uusia energiaajoneuvoja: Käyttömoottorin nopeat akselisovellukset. Involution spline automaattinen keskitys varmistaa vaihteiston vakauden suurilla nopeuksilla, kun taas usean hampaan kuormanjako täyttää korkeat vääntömomenttivaatimukset.

Nopeat moottorit ja tarkkuuskarat: Keskeiset voimansiirtokomponentit keskinopeisiin ja suuriin pyöriviin laitteisiin. Sileät hammasprofiilit, minimaalinen isku ja alhainen lämmöntuotto tekevät siitä suositellun ratkaisun nopeille moottoreille.

Teollisuusautomaatio: Robottiliitokset, servomoottorit, tarkkuusvaihteistot. Suuri tarkkuus ja hyvä vaihdettavuus täyttävät automaatiolaitteiden korkeat luotettavuusvaatimukset.

Rakennuskoneet: Voimansiirtoakselisovellukset toistuvissa eteen- ja taaksepäin pyörimisissä ja raskaan kuormituksen törmäysolosuhteissa. Vahvempi iskunkestävyys ja väsymiskestävyys takaavat pidemmän käyttöiän.

Työstökoneet: Karan voimansiirto CNC-työstökoneisiin ja työstökeskuksiin. Korkea koaksiaalisuus ja alhainen tärinä takaavat koneistuksen tarkkuuden.

Guanshuon tuotteet ovat kattaneet myyntialueita, kuten Guangzhoun, Jiangsun, Fujianin, Anhuin, Shandongin ja muut alueet, ja ovat luoneet yhteistyösuhteita sellaisten tuotemerkkien kanssa, kuten Goldsmiths, French Decathlon, Omron ja Yasi.

Vertailu: Involute Spline vs. suorakulmainen spline

Jotta hankinta-alan ammattilaiset ymmärtäisivät paremmin tuotteen tekniset edut, seuraavassa taulukossa on järjestelmällinen vertailu involuutioiden ja suorakaiteen muotoisten splainien välillä:

Ulottuvuus	Involute Spline (Guanshuo)	Suorakulmainen spline
Keskitysmenetelmä	Automaattinen keskitys, hammasprofiilin ohjattu kohdistus	Vaatii tarkkaa sovitusta, keskitystarkkuus riippuu koneistuksesta
Koaksiaalisuus	Korkea (varmistettu automaattisella keskityksellä)	Keskikokoinen (riippuu välyksen sopivuudesta)
Kuorman jakautuminen	Monen hampaan tasainen kuormituksen jakaminen	Harvat hampaat kestävät kuormitusta, altis paikalliselle ylikuormitukselle
Hammasjuuren stressi	Suuri filee (R0,3~R0,8), alhainen jännityspitoisuus	Korkea jännityspitoisuus, altis väsymishalkeamille
Iskunkestävyys	Vahva	Heikko
Epäkeskinen kuormituskapasiteetti	Vahva	Heikko
Nopea suorituskyky	Erinomainen (sileä hammasprofiili, minimaalinen hankausvaikutus)	Keskimääräinen (suurempi risteysvaikutus)
Tärinä ja melu	Matala	Korkeampi
Lähetyksen tehokkuus	Korkea	Keskikokoinen
Käyttöikä	Pitkä (yleensä pidempi kuin suorakaiteen muotoiset splinet)	Lyhyempi
Käsittelyn tarkkuus	Korkea (tasausvirhe ≤0,015 ~ 0,03 mm)	Keskikokoinen
Vaihdettavuus	Hyvä	Keskimäärin
Paras sopiva skenaario	Nopea, erittäin tarkka, raskas kuorma, usein eteen-taakse	Hidas, kevyt, yleisvaihteisto

Yllä oleva vertailu osoittaa selvästi, että tuote ylittää kokonaisvaltaisesti suorakaiteen muotoiset rihlat keskitystarkkuuden, kantavuuden, iskunkestävyyden, nopean suorituskyvyn ja käyttöiän suhteen. Voimansiirtojärjestelmiin, jotka tavoittelevat korkeaa hyötysuhdetta, pitkää käyttöikää ja alhaisia ​​ylläpitokustannuksia, evoluutioristikko on erinomainen valinta.

Palvelun tuki

Guanshuo tarjoaa täyden prosessin huoltotuen akselille:

Näytevaihe: Teknisten parametrien räätälöintikonsultointi, 3D-piirustuksen yhteissuunnittelun todentaminen, ilmainen näytetoimitus ja kustannusten optimointisuunnitelmat, joilla varmistetaan tuotteiden yhteensopivuus asiakkaan laiteolosuhteiden ja kustannusten alentamisvaatimusten kanssa.

Massatuotanto: Koko prosessin CNC-käsittelyn laadun jäljitettävyys, 48 ​​tunnin tuotannon edistymisen visuaalinen palaute, ISO9001-järjestelmän sertifioinnin laaduntarkastus, tuki VMI-varaston hallinnassa ja hätätilaustoimissa.

Jälkimyynti: 24 kuukauden pidennetty takuuaika, globaalien ongelmien diagnosointi paikan päällä 48 tunnin sisällä, ilmainen prosessipäivitys- ja iterointiratkaisujen tarjoaminen, asiakkaan laitteiden kulumistietokannan perustaminen varhaisvaroitusta ja huoltoa varten.

Nopea vastaus: Tiedusteluihin ja tuoteneuvontaan voidaan vastata 24 tunnin sisällä.

Miksi valita Guanshuo

Alkuperäinen tehdasvalmistus, laatu valvottavissa: Guanshuo on suora Involute Spline Motor Shaftin valmistaja, jolla on täysi prosessiohjaus raaka-aineista valmiisiin tuotteisiin.

Kehittyneet laitteet, riittävä tuotantokapasiteetti: Yli 50 työntekijän tiimi, 26 CNC-sylinterihiomakonetta, 6 hobbing-konetta ja muut edistyneet laitteet varmistavat suurten tilausten oikea-aikaisen toimituksen.

Syvä tekninen asiantuntemus, patenttituki: 11 patentoitua teknologiaa kattavat useita tuotteen ja siihen liittyvien tuotteiden teknisiä ydinnäkökohtia.

Täydelliset sertifioinnit, äänijärjestelmät: ISO9001-sertifiointijärjestelmä kattaa koko T&K-, tuotannon ja myynnin prosessin.

Kattavat palvelut, huoleton jälkimyynti: Koko elinkaaren ajan palvelutuki näytteistä massatuotantoon, ennakkomyynnistä jälkimyyntiin.

FAQ

K: Mikä on involuutisten splainien suurin etu suorakulmaisiin splineihin verrattuna?

V: Kaksi keskeistä etua: automaattinen keskitys - hammasprofiili ohjaa luonnollisesti kohdistusta asennuksen aikana, mikä parantaa koaksiaalisuutta; ja usean hampaan kuormanjako - kuormat jakautuvat tasaisesti useiden hampaiden kesken, mikä tarjoaa vahvemman kantavuuden, paremman iskunkestävyyden ja pidemmän käyttöiän.

K: Mitä hampaiden pinnan karheutta ja tarkkuutta tällä tuotteella voi saavuttaa?

V: Hampaan pinnan karheus voi olla Ra≤0,8-1,6μm, spline-tasausvirhe ≤0,015-0,03mm, symmetria ≤0,02mm ja hampaan juuren filee R0,3-R0,8.

K: Mitä käsittelytekniikkaa Guanshuo käyttää tähän tuotteeseen?

V: Käytetään CNC-levyä tai jyrsintää yhdistettynä erittäin tarkkoihin CNC-sylinterihiomakoneisiin ulkokehän viimeistelyyn, ja koko prosessia ohjataan ISO9001-järjestelmän mukaisesti.

K: Mihin käyttöolosuhteisiin tämä tuote sopii?

V: Soveltuu nopeisiin, erittäin tarkkoihin, keskisuureen ja raskaaseen kuormitukseen, toistuvaan eteen-taakse pyöriviin ja iskukuormituksen siirtoskenaarioihin, mukaan lukien uudet energiaajoneuvojen käyttömoottorit, nopeat moottorit, tarkkuuskarat ja teollisuusautomaatiolaitteet.

K: Mikä on Guanshuon takuu ja palvelu?

V: 24 kuukauden laajennettu takuu, globaali ongelmadiagnoosi 48 tunnin sisällä, ilmaiset prosessinpäivitysratkaisut ja kyselyvastaukset 24 tunnin sisällä.

K: Kuinka saan tarjouksen Guanshuon involute Spline Motor Shaftista?

V: Lähetä kysely virallisen verkkosivuston tai sähköpostin kautta. Vastaa 24 tunnin kuluessa, ja tarjous osoittaa selvästi tärkeimmät parametrit.

K: Miten tämän tuotteen vaihdettavuus on?

V: Erittäin tarkka käsittely varmistaa hyvän vaihdettavuuden, helpottaa laitteiden huoltoa ja varaosien hallintaa ja vähentää ylläpitokustannuksia.
